Descrizione

KIT Scheda TTGO per My Sondy GO  :

• • TTGO ESP32-Paxcounter LoRa32 V2.1 1.6 Versione LoRa ESP-32
    OLED 0.96 pollici SD Card Bluetooth WIFI Modulo SMA (433 Mhz)
  • CHIP : 433Mhz – USB :  CH9102F ( il chip può variare dipende la disponibilità a magazzino )


    ( LA SCHEDA VIENE INVIATA GIA PROGRAMMATA E TESTATA )

  • Programmazione scheda con ultimo firmware rilasciato
  • Taratura Offset , Test finale di collaudo.
  • RILASCIO CERTIFICATO DI QUALITA’ (con codice seriale registrato nel database )

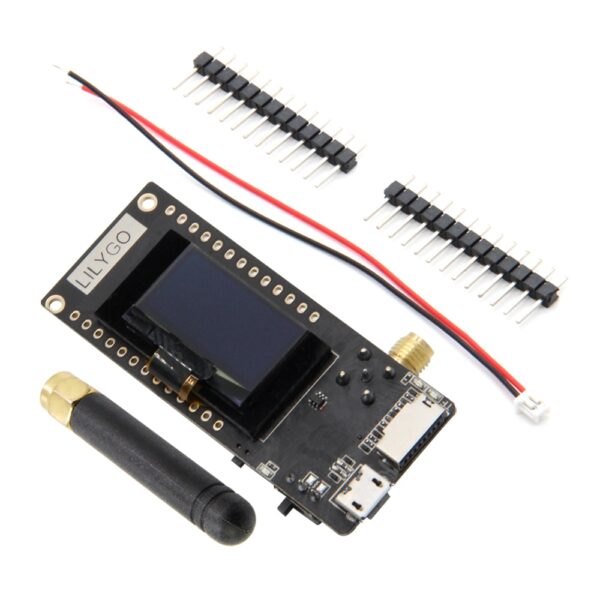

1 X TTGO LoRa32 V2.1 433/868/915 Modulo
Cavo di alimentazione 1 X (Jst 2pin 1.25mm)

Antenna 1 X

2 X Pin

Descrizione del prodotto:

Tensione di lavoro: 1.8 ~ 3.7v

Corrente accettabile: 10 ~ 14mA

Trasmetti la corrente: 120mA @ + 20dBm

90mA @ + 17dBm

29mA @ + 13dBm

Frequenza operativa: 433/470MHz

Potenza di trasmissione: + 20dBm

Ricevi sensibilità:-139dBm @ LoRa & 62.5Khz & SF = 12 & 146bps

-136dBm @ LoRa & 125Khz & SF = 12 & 293bps

-118dBm @ LoRa & 125Khz & SF = 6 & 9380bps

-123dBm @ FSK e 5Khz e 1.2Kbps

Errore di frequenza: +/-15KHz

Spazio FIFO: 64Byte

Tasso dati: 1.2K ~ 300Kbps @ FSK

0.018K ~ 37.5Kbps @ LoRa

Modalità di modulazione: FSK,GFSK,MSK,GMSK,LoRa TM,OOK

Modulo di interfaccia: SPI

Corrente di sonno: 0.2uA @ Sleep

1.5uA @ IDLE

Muslimb:-40 ℃- + 85 ℃

Funzione RSSI digitale:

Correzione automatica della frequenza

Controllo automatico del guadagno

Riattivazione rapida e salto di frequenza

Gestore di pacchetti dati altamente configurabile

Antenna SMA

TP4054

Test Paxcounter:https://github.com/cyberman54/ESP32-Paxcounter

Github:https://github.com/LilyGO/ESP32-Paxcounter

https://github.com/Xinyuan-LilyGo/TTGO-LoRa-Series

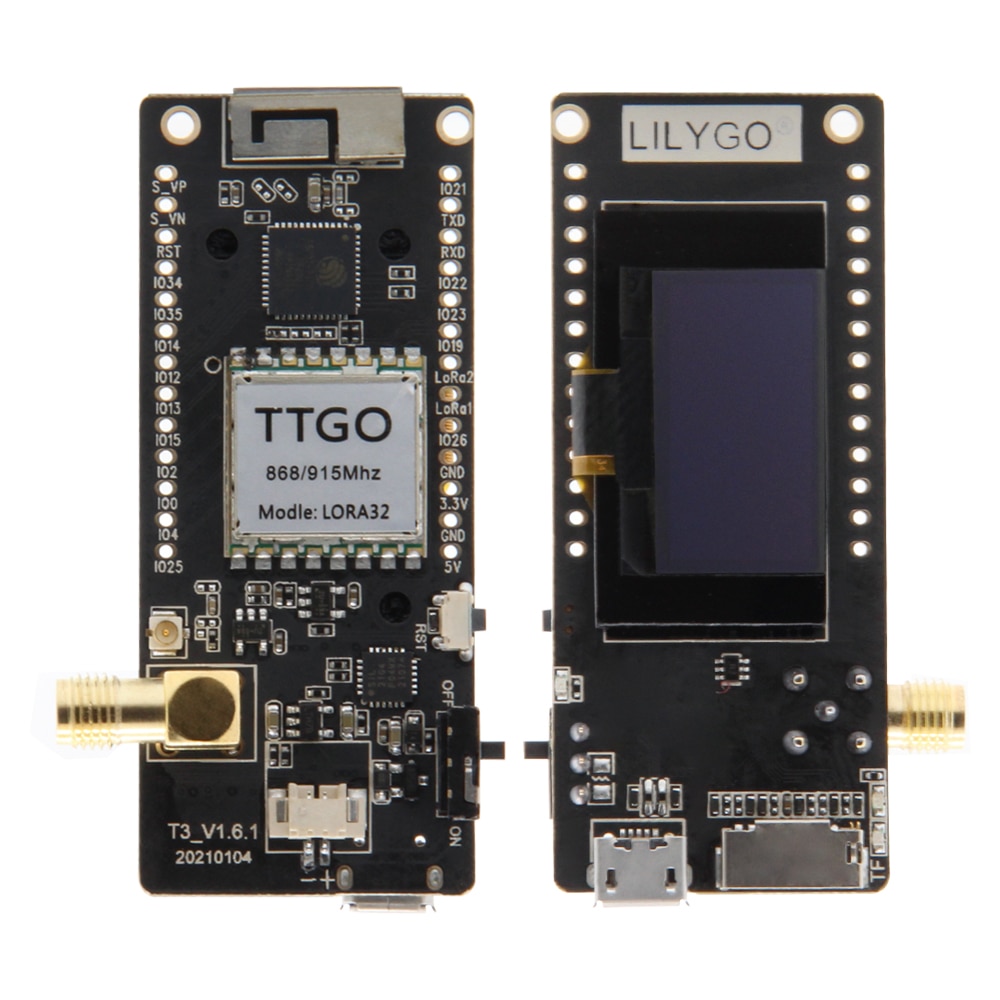

TTGO LoRa32 V2.1 _ schema della struttura versione 1.6.1
